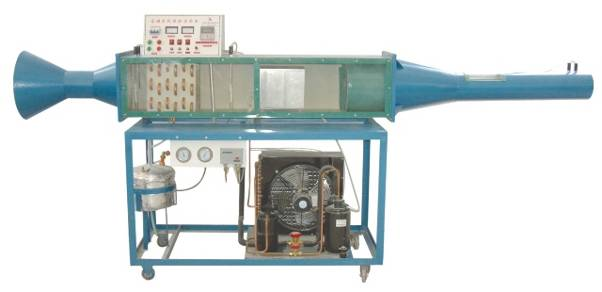

SBJD-568型空氣調節器的制冷量和實際制冷系數測定實驗臺
一、產品概述：
空氣調節器的制冷量和實際制冷系數測定實驗臺適合高等職業院校、中等職業學校及本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化及機電一體化》、《空氣調節技術與運用》等課程的教學與實訓。
二 技術參數：
制冷壓縮機；風冷冷凝器；風機盤管蒸發器；實驗風洞；蒸氣加濕器；電加熱器；保障蒸發器被壓的引風機；進、出風洞的空氣參數測試系統；控制調節系統等組成。帶標準信號的多路萬能信號輸入巡檢儀，增加帶標準信號的數顯電流表電壓表，配有數據采集，自動數據分析處理、繪制曲線功能的軟件等
1、變頻調速風機風量<1000m3/h；風壓<500 Pa；
2、制冷壓縮機1.5 P；
3、前加熱功率2×1500W；
4、后加熱功率2×1500W；
5、加濕器功率3000W；
6、溫、濕度測量分辨率0.1℃，精度A級；
7、16點萬能信號巡檢儀顯示。
8、電源條件：380V 12KW
三 功能
可以實現對空氣的加熱、冷卻、加濕和除濕(表冷式和淋水式可互換使用)等處理。利用風雪閥門的調節,可以實現直流式、和一次回風式、三種不同的循環形式和空氣處理過程。在實驗中,還可以對空氣的溫度、濕度、流量進行測量;并能對加溫器、加熱器的輸入電功率進行測定,從而可以計算各空氣處理過程中的熱量和濕量得失,以及進行熱、濕平衡的分析。本裝置采用電子式數字顯示儀直接檢測點數據組成的測試系統。
|
