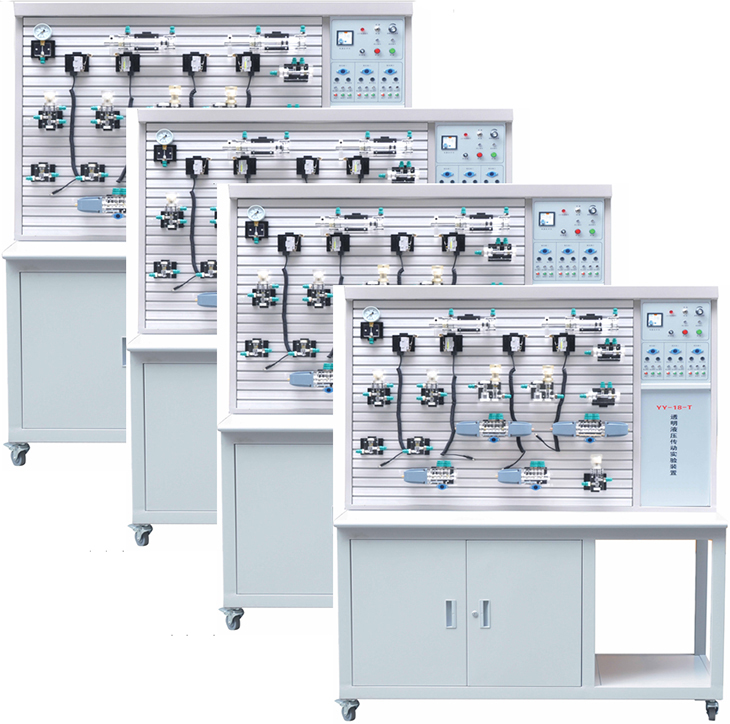

YY-18F型“四合一”透明液壓傳動演示系統
透明液壓實驗臺為實現液壓傳動課程現代化教學而進行研究的最新科技成果，它填補了技校、中專、大專院校的液壓傳動透明教學設備的國家空白。液壓傳動具有重量輕、功率大、結構簡單、布局靈活、控制方便等特點、速度、扭矩、功率均可作無級調節，能迅速換向和變速，調速范圍寬，快速性好，工作平穩、噪音小，元器件已實現系列化、標準化，通用化等一系列優點，隨著科學技術的發展，液壓傳動作為一種可以傳遞動力和控制的傳動方式，已經日益廣泛應用到醫療、科技、軍事、工業自動化生產、起動、運輸、礦山、建筑、航空等各個領域。為了適應在短暫課堂時間內，完成多個液壓油路的教學內容。同時對比演示多個不同油路的工作原理。而且，使油路系統的安裝調試有必要的程序且不占用上課教學時間。就必須有多臺設備同時工作。同時，YY-18
型透明液壓演示系統對實驗回路之一進行組合實驗時，使80%
的透明液壓元件閑置，YY-18F型“四合一”透明液壓傳動演示系統，在增加與保證實驗項目及功能的前提下，根據在同一課時做不同演示實驗的原則，有效利用透明液壓元件進行優化組合，使產品的性能價格下降40%
。同時增加了新的液壓元件：雙作用式葉片泵，擺線式轉子泵，先導式溢流閥，Y型三位四通電磁換向閥，實心雙出桿油缸，空心雙出桿油缸，油盤....
超級精品，新增液壓元件：葉片泵，擺線泵，先導式溢流閥，空心（實心）雙出桿油缸………
二、特點
1、可通過多臺不同的實驗回路進行對比，加深對液壓回路原理的理解。
2、多臺可同時操作運行，運行不同回路。
3、每臺各配有獨立液壓泵站。
4、可只需要一套液壓元件，便可同時組成不同回路，節省元件資源。
5、備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶"T"溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
6、電氣控制簡單，方便易行。采用獨立的繼電器控制單元進行電氣控制。
7、實驗桌、實驗臺為鐵質雙層亞光密紋噴塑結構，實驗桌柜內存放液壓元件等。
三、技術參數
1、電源：AC220V允差±l0%，50Hz；
2、直流電源輸入AC220V 輸出DC24V/3A
3、裝置容量：≤1kVA；
4、工作環境溫度：－5℃～40℃；
5、工作濕度：≤90%(40℃時)；
6、電源部分：帶有漏電保護功能，當由于連接錯誤而導致線路發生短路時，會自動斷開電源，起到保護設備的功能。
7、電氣控制面板：它具有三組功能電路�？刂平M一按鈕控制換向閥
1.控制組二按鈕
控制換向閥
2.控制組三按鈕控制換向閥
3.輸入控制電路的常閉按鈕均串聯常閉停止輸入插孔，其他控制電路均并聯常開輸入插孔，利于外接控制，每組電路的換向
1.換向
2.與換向
3.都具有互鎖輸出功能。
8、實驗專用泵站：需采用永磁直流調速電機，額定電流：1.8A，額定電壓：DC220V，
功率不小于400W，調速范圍：0-1200rm。油箱：公稱容積不小于30L；附有液位計，吸油、回油濾油器，安全閥等。直流電機調速器：輸入電壓：AC220V，輸出電壓：DC 0-220V。
9、電磁換向閥：AC24V 吸力30N
10、尺寸大小：1300mm×650mm×1750mm（單臺）
四、液壓元件

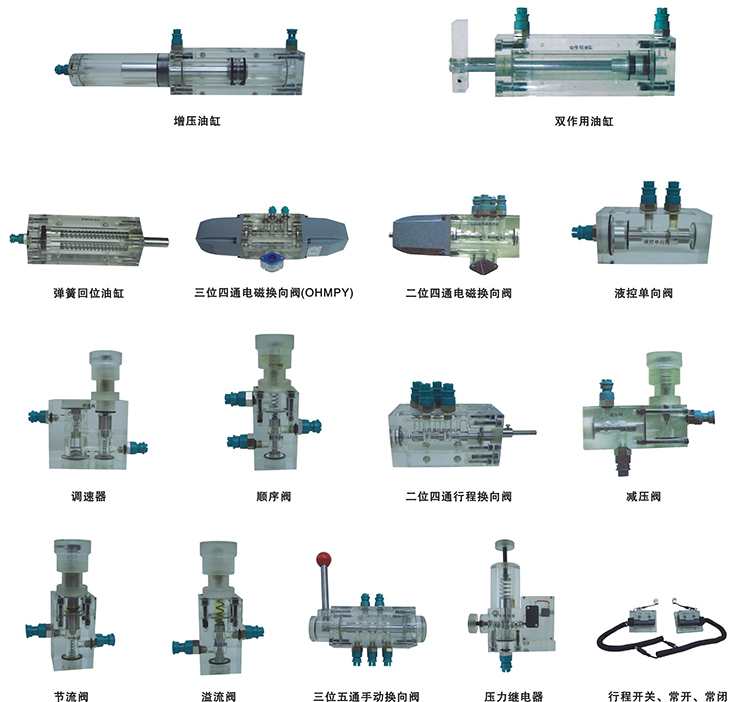

壓力表，油箱，溢流閥，節流閥，單向閥，液控單向閥，調速閥，順序閥，減壓閥，雙作用油缸，彈簧作用油缸，增壓油缸，二位四通電磁換向閥，二位二通電磁換向閥，"O"型三位四通電磁換向閥，"H"型三位四通電磁換向閥，"M"型三位四通電磁換向閥，"Y"型三位四通電磁換向閥，"P"型三位四通電磁換向閥，壓力繼電器，行程開關等。
五、基本實驗項目
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路
YY-18F型透明液壓傳動系統配置一覽表
|
序 號 |
名 稱 |
單 位 |
數 量 |
備 注 |
|
01 |
YY-18F型液壓實驗演示臺 |
臺 |
4 |
|
|
02 |
YY-18F型電氣線路面板 |
件 |
4 |
安裝演示臺上 |
|
03 |
拖動電機及調速電路 |
套 |
4 |
安裝液壓站上 |
|
04 |
齒輪油泵 |
只 |
2 |
安裝液壓站上 |
|
05 |
葉片泵 |
只 |
1 |
安裝液壓站上 |
|
06 |
擺線轉子泵 |
只 |
1 |
安裝液壓站上 |
|
07 |
液壓泵站 |
臺 |
4 |
|
|
08 |
輔助油箱 |
只 |
1 |
組合透明元件 |
|
09 |
油缸（帶行程撞塊） |
只 |
8 |
組合透明元件 |
|
10 |
彈簧回位油缸 |
只 |
1 |
組合透明元件 |
|
11 |
增壓油缸 |
只 |
1 |
組合透明元件 |
|
12 |
實心雙出桿油缸 |
只 |
1 |
新增透明元件 |
|
13 |
空心雙出桿油缸 |
只 |
1 |
新增透明元件 |
|
14 |
單向閥 |
只 |
3 |
組合透明元件 |
|
15 |
液控單向閥 |
只 |
2 |
組合透明元件 |
|
16 |
溢流閥 |
只 |
5 |
組合透明元件 |
|
17 |
先導式溢流閥 |
只 |
1 |
新增透明元件 |
|
18 |
節流閥 |
只 |
1 |
組合透明元件 |
|
19 |
調速閥 |
只 |
5 |
組合透明元件 |
|
20 |
順序閥 |
只 |
2 |
組合透明元件 |
|
21 |
減壓閥 |
只 |
1 |
組合透明元件 |
|
22 |
二位二通電磁換向閥 |
只 |
2 |
組合透明元件 |
|
23 |
二位四通電磁換向閥 |
只 |
8 |
組合透明元件 |
|
24 |
“O”型三位四通電磁換向閥 |
只 |
1 |
組合透明元件 |
|
25 |
“H”型三位四通電磁換向閥 |
只 |
1 |
組合透明元件 |
|
26 |
“P”型三位四通電磁換向閥 |
只 |
1 |
組合透明元件 |
|
27 |
“M”型三位四通電磁換向閥 |
只 |
1 |
組合透明元件 |
|
28 |
“Y”型三位四通電磁換向閥 |
只 |
1 |
新增透明元件 |
|
29 |
二位四通行程換向閥 |
只 |
1 |
組合透明元件 |
|
30 |
三位五通手動換向閥 |
只 |
1 |
組合透明元件 |
|
31 |
壓力繼電器 |
只 |
1 |
組合透明元件 |
|
32 |
行程開關（常開、常閉） |
只 |
2 |
組合透明元件 |
|
33 |
壓力表 |
只 |
7 |
組合透明元件 |
|
34 |
三通 |
只 |
24 |
組合透明元件 |
|
35 |
四通 |
只 |
8 |
組合透明元件 |
|
36 |
220V電源插頭線 |
條 |
4 |
電器配件 |
|
37 |
電磁閥通用連結線 |
條 |
12 |
電器配件 |
|
38 |
壓力繼電器插頭線 |
條 |
1 |
電器配件 |
|
39 |
活扳手 150mm 2只 內六角扳手 M6 2只 內六角扳手 M5 1只 尖嘴鉗 6# 1只 孔用擋鉗 6# 1只 軸用擋鉗 6# 1只 十字螺絲刀 6# 1只 十字螺絲 4# 1只 一字螺絲刀 6# 1只 一字螺絲刀 4# 1只 剪刀 5# 1只 |
盒 |
1 |
實驗檢修工具盒 |
|
40 |
保險管4A 5只 油管接頭（通用） 5只 油塞 若干 各種O型圈 若干 各種油封 若干 各種內六角 若干 |
盒 |
1 |
檢修備用配件盒 |
|
41 |
毛巾 |
條 |
8 |
附 件 |
|
42 |
透明液壓皮管 |
米 |
100 |
材 料 |
|
43 |
專用液壓油 |
桶 |
4 |
材 料 |
|
44 |
油盤 |
只 |
1 |
附 件 |
|
45 |
透明液壓演示系統使用手冊 |
冊 |
4 |
資 料 |
|
46 |
透明液壓演示系統裝箱清單 |
份 |
1 |
資 料 |
