SB-33D工業電氣綜合實訓裝置
一、工業電氣綜合實訓裝置概述
工業電氣控制實訓平臺,工業電氣綜合實訓裝置,工業電氣綜合實訓設備,工業電氣綜合實訓臺由鋼板制作的考核平臺、網孔板設備和電源裝置等組成。根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓。使用完畢的元件、器件和部件，從設備上拆下，集中保管，損壞和丟失少。設備配備漏電保護、過載和電路保護，保障人身安全和設備使用安全。

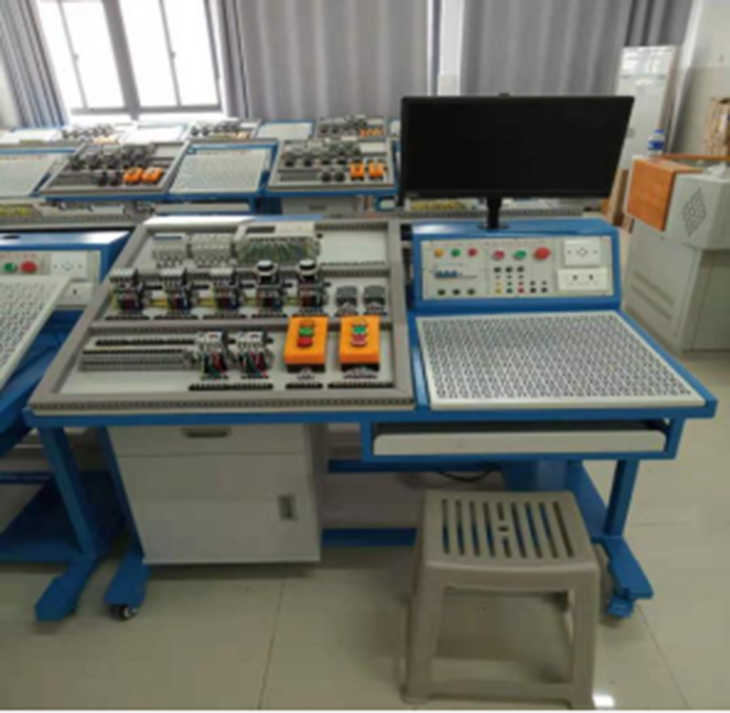

參考圖片具體根據配置
二、工業電氣綜合實訓設備技術指標
1.外型：整體尺寸1200mm×850mm×1000mm（±10mm）；
2.設備的材料：鈑金、木柜結構；
3.電源：
1)輸入：三相AC
380V ±10% 50HZ 三相五線；
2)固定交流輸出：三相五線
380V 接插式1組、220V接插式1組、220V插座式1組，380V插座式1組
4.保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA，帶電源指示。
三、設備結構功能
設備由實訓屏（內置電源）、實訓桌（含鍵盤）、儲物柜三大部分組成。鋼制表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；實訓桌左側安裝有角度可以調節的嵌入式的考核平臺1張，所有元器件均采用端子引出，學生接線只需在端子上進行接線，可以有效的保護元器件，轉接端子采用接插兩用端子排，方便與元器件和實訓電源屏的連接，右側裝有網孔板一塊，角度可調嵌入式安裝；實驗桌底部裝有至少4個導向輪，方便設備移動；儲物柜采用標準結構和抽屜式，用于存放工具以及實訓資料。電腦通過可調節電腦支架安裝于電源屏的上方。
四、PLC主機配置
（1）西門子S7-200smart
CPU SR40數字量24點輸入/16點輸出，1
個以太網通信端口, 1個485接口；EM
AM06模擬量模塊4路輸入/2路輸出，配套編程電纜。
變頻器實訓組件：配置西門子V20變頻器:初步具有綜合應用變頻器的能力，了解變頻調速在實際中的應用，掌握變頻器調速技術及PLC綜合控制技術。
五、設備可完成的典型實訓項目舉例
1.
電動機點動與連續轉動電路連接實訓；
2.
按鈕聯鎖的電動機正、反轉電路連接實訓；
3.
接觸器聯鎖的電動機正、反轉電路連接實訓；
4.
接觸器和按鈕雙重聯鎖的電動機正、反轉電路連接實訓；
5.
兩地控制的電動機控制電路的安裝；
6.
電動機定子繞組串聯電阻啟動控制電路連接實訓；
7.
按鈕切換的Y－△啟動控制電路的連接實訓；
8.
電動機半波整流能耗制動控制電路連接實訓；
9.
電動機全波整流能耗制動控制電路連接實訓；
10.
電動機反接制動控制電路連接實訓；
11.
電動機順序啟動控制電路連接實訓；
12.
電動機定時運轉控制電路連接實訓；
13. PLC控制的三相異步電動機正反轉控制
14. PLC控制的三相異步電動機Y-△啟動控制
15. PLC控制的三相異步電動機降壓啟動控制
16. PLC控制的三相異步電動機能耗制動控制
17.
變頻器功能參數設置與操作
18.
變頻器報警與保護功能
19.
多段速度選擇變頻調速
20.
外部端子點動控制
21.
控制電機正反轉運動控制
22.
控制電機運行時間操作
23.
瞬間停電變頻器參數設定
24.
外部電壓變頻調速
25.
外部電流變頻調速
26.
三相異步電動機的變頻開環調速
27. PLC控制變頻器調速
|
