2022年7月24日

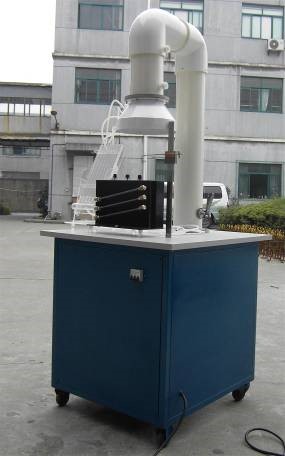

SB-PFZ排氣罩性能測定實驗臺
一、實驗?zāi)康模?/span>
1、學習測定通風系統局部構件的阻力、局部阻力系數、流量系數、流量等的方法。
2、了解排氣罩內的壓力分布，評價排風罩的性能。
1、外形尺寸：1200×900×1700mm
2、工作電壓：220V
功率：750W
3、用途：以排氣罩為例學習測定通風系統局部構件的阻力、局部阻力系數、流量系數、流量等的方法；了解排氣罩內的壓力分布，評價排氣罩的性能。
4、低噪音多翼風機：電機功率750W
電壓220V 風量2850m3/h全壓490Pa
轉速1400r/m 低噪音風機。
5、主要配置：移動式不銹鋼實驗臺、局部抽吸排氣罩、畢托管測風速2套（分別布置在A、B點）、壓差計、低噪音多翼風機、管路、斜管微壓計、調節風門，高度尺等組成。

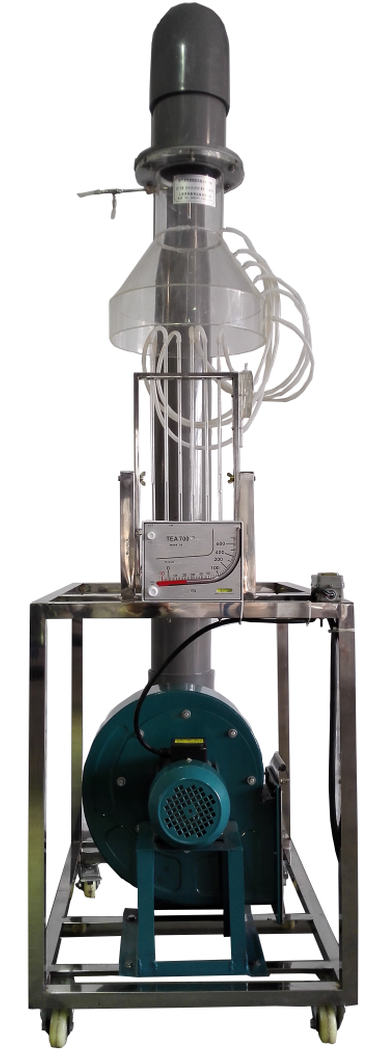

SB-PFT排氣罩性能實驗臺
一、實驗?zāi)康模?/span>
1、學習測定通風系統局部構件的阻力、局部阻力系數、流量系數、流量等的方法。
2、了解排氣罩內的壓力分布，評價排風罩的性能。
二、主要配置：
局部抽吸排風罩、畢托管、壓差計、低噪音多翼風機、管路、斜管微壓計、調節風門、高度尺、不銹鋼實驗臺架。
三、技術參數：
1、輸入電源：三相AC380V±10%
50Hz，功率1.5KW。
2、離心風機參數：風量2200m3/h
，風壓1000 Pa，功率1.5KW。
3、局部抽吸排風罩，透明有機玻璃材質；實驗管道直徑Φ160mm。
4、畢托管流量計配斜管微壓計測流速：量程-10-700pa。
5、斜管壓差計測量排風罩壓力分布，長度800mm,，帶高度移位尺。
6、外形尺寸：1000×600×1900mm，外形為不銹鋼可移動支架，帶雙剎車輪。
|
