SBC-XNYZC純電動整車檢測實訓系統
一、產品簡介

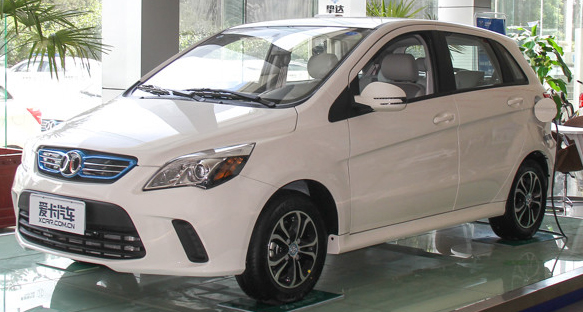

整車檢測實訓設備將一臺可正常運行的北汽新能源 EV160 款純電動轎車(二手車翻新)改裝為在線檢測教具車，可實時檢測與診斷原車組合儀表控制單元、網關控制單元、P 檔電機控制單元、電機控制單元、檔位控制單元、車載充電器控制單元、DC/DC 控制單元、高壓電池 ECU 控制單元等的動、靜態信號參數。適用于各類院校和培訓機構對純電動轎車整車?yán)碚摵途S修實訓的教學需要。教學平臺功能包括：驅動傳動系統、動力電池和管理系統、電動轉向助力、空調和暖風系統、電動真空助力液壓制動系統、車身電氣六大系統的教學功能。
二、功能特點
1.整車結構完整，各控制系統、傳感器、執行器齊全，可正常運行；
2.可通過原車儀表顯示整車動、靜態信號參數(如：能量監視器畫面、車速、檔位顯示與各工況指示燈等)；
3.制作可移動"汽車檢測實訓臺"，可分別進行以下控制系統的檢測實訓：
◆ 組合儀表控制單元
◆ 網關控制單元
◆ P 檔電機控制單元
◆ 電機控制單元
◆ 檔位控制單元
◆ 車載充電器控制單元
◆ DC/DC 控制單元
◆ 高壓電池 BMS 控制單元
4."汽車檢測實訓臺"通過專用線束與整車連接，確保連接斷開后整車功能完整，保持原車所有功能。
汽車檢測實訓臺面板采用 ≥ 4mm 厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和原車實物，認識和分析各控制系統的工作原理。
5.汽車檢測實訓臺面板上安裝有檢測端子，可直接在面板上進行原車組合儀表控制單元、網關控制單元、P 檔電機控制單元、電機控制單元、檔位控制單元、車載充電器控制單元、DC/DC 控制單元、高壓電池 BMS 控制單元等的檢測實訓。
6.汽車檢測實訓臺面板上安裝有診斷座，可連接專用或通用型汽車解碼器，對組合儀表控制單元、網關控制單元、P 檔電機控制單元、電機控制單元、檔位控制單元、車載充電器控制單元、DC/DC 控制單元、高壓電池 BMS 控制單元等電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
7.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，帶自鎖腳輪裝置，底座上配有40cm的桌面，臺面鋪裝32mm厚彩色高密度復合板，方便放置資料、輕型檢測儀器等。
三、技術規格
1.檢測臺外形尺寸：1500×700×1700(長×寬×高)
2.檢測臺面板外形尺寸：1448×940mm（長*寬）
3.工作電源：原車；
4.工作溫度：-50℃～50℃；
5.檢測臺移動腳輪：100*60mm
6.汽車：長*寬*高：4730×1700×1400mm，北汽EV160(2015款)
四、實訓項目
新能源汽車的分類和技術特點認知；
純電動汽車的特點認知；
純電動汽車的基本結構認知；
各總成零部件的名稱和功能認知；
高壓電控總成結構認知；
純電動汽車各總成之間的控制關系實訓；
控制模塊的組成認知；
電機控制器模塊的結構和工作原理實訓；
電機控制器模塊的檢測方法實訓；
DC-DC轉換器模塊的結構和工作原理實訓；
DC-DC轉換器模塊的檢測方法實訓；
動力配電箱模塊的結構和工作原理實訓；
動力配電箱模塊的檢測方法實訓；
電池管理單元的結構和工作原理實訓；
電池管理單元的檢測方法實訓；
電機總成的結構、工作原理及工作過程認知；
電機總成的檢測方法實訓；
電池包體總成的結構、工作過程及性能認知；
高壓輔助模塊的組成結構原理認知；
車載慢充的結構和工作原理實訓；
車載慢充的檢測方法實訓；
漏電保護器的結構和工作原理實訓；
漏電保護器的檢測方法實訓；
檔位控制器的結構和工作原理實訓；
檔位控制器的檢測方法實訓；
主控ECU的結構和工作原理實訓；
主控ECU的檢測方法實訓；
加速踏板的結構和工作原理實訓；
加速踏板的檢測方法實訓；
電池包體總成的充放電結構認知；
電池包體總成的充放電工作原理實訓；
電池包體總成的充放電操作技巧實訓；
電池包體總成的維護注意事項實訓；
電池包體總成的測試方法實訓；
電池包體總成的測試安全事項認知；
純電動汽車故障碼讀取與分析實訓；
純電動汽車故障診斷儀的操作實訓；
五、基本配置
1.在線檢測純電動汽車 1 輛;
2.故障設置控制器 1 套;
3.汽車檢測實訓臺 1 套(1 套 6 臺);
4.智能化故障設置和考核系統
1 套;
