空間及平面機構綜合實驗臺,平面機構運動設計分析實驗臺

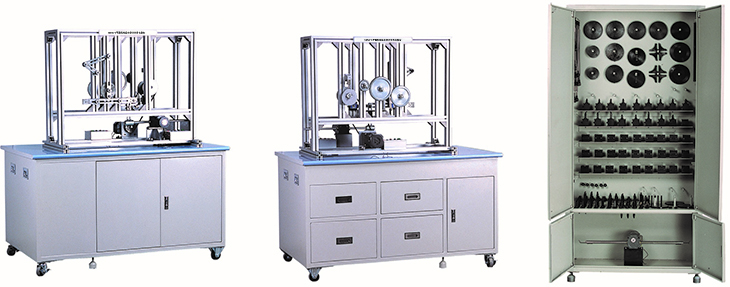

SBPJC-A平面機構運動設計分析實驗臺
空間及平面機構綜合實驗臺,平面機械運動設計分析實驗臺是我公司在原國內同類產品基礎上，通過跟高等院校合作，運用模塊化、組合化、通用化的設計思維，新近推出的一種專門面向各本、專院校從事機械原理教學，進行機械運動方案設計的通用性實驗臺。
（雙面操作兩臺每套）
一、性能特點
1、實驗臺機架采用單面4臺/套或雙面2臺/套兩種方式，配有零件存放柜，美觀大方、適用性強、操作方便，零件存放柜外觀明了、簡潔，零件排布合理、有序，易于存放和拿取。
2、實驗臺由臺架、電機、皮帶、帶輪、齒輪、凸輪、槽輪、撥盤、插件及各種高、低轉付，回轉付及移動付等組成，可做多種機構運動方案。
3、實驗臺每套配有三臺交流帶減速器電機,一臺直線電機,電機在帶有槽的底板上滑動，互不干涉。
4、所有連桿、構件采用迭加組合原理，自由拼接，能充分培養學生創造性思維，加深對機構組成原理的理解與認識。
5、實驗臺框架及零部件采用優質鋼材精工制造，零部件采用工業發藍處理，防銹效果好。
二、實驗內容及實驗項目
實驗內容：
1、機械創新設計綜合展示
2、機械的結構分析與設計
3、機械運動方案的創新與設計
4、虛擬三維運動演示實驗
實驗項目：
（一）基本實驗
1、導桿雙滑塊（牛頭刨）機構
2、曲柄導桿滑塊機構
3、曲柄導桿搖桿機構
4、曲柄導桿搖桿滑塊機構
5、曲柄搖桿導桿機構
6、曲柄搖桿滑塊（慣性篩）機構
7、雙曲柄（火車輪）機構
8、雙曲柄滑塊（插床）機構
9、雙曲柄搖桿導桿機構
10、雙搖桿機構
11、槽輪機構
12、翻箱機構
13、間歇送料機構
14、曲柄滑塊機構
15、曲柄滑塊雙搖桿機構
16、曲柄搖桿機構
17、雙曲柄滑塊機構
18、凸輪機構
19、凸輪液泵機構
20、搖篩機構
學生還可以擴展組合其他拼接機構。
三、主要技術參數
交流帶減速器電機：90W
220V 0-90r/min 3臺
直線電機L
= 700 220V 25w 1臺
實驗臺機架：單面4臺，外形尺寸：1000×350×770mm
雙面2臺，外形尺寸：1000×350×750mm
每臺配有零件存放柜，外形尺寸：850×320×1650mm
|
